YBF-D 系列預裝式地下變電站(地埋變)

概述

     預裝式地下變電站是在充分研究和探討現代城市建設和管理的基上，新開發出的新一代箱式變電站。其主體部分或全部埋入地下，占地很少,甚至不占地，視覺效果非常好, 有效解決了城市用地緊張和城市牛皮癬的矛盾，與周邊環境和諧統一，符合城市生態設計理念，備受廣大專家和用戶的推崇，成為城市配網設備的改造趨勢。

     預裝式地下變電站把一項工程變成一個產品，由我們專業的廠家實現變電站建設的工廠化和標準化，從而把供電部門從繁復的工程設計和施工管理中解放出來而集中精力去做好電網的規劃和穩定工作。創立了一種嶄新的建站思想，代表著未來變電站發展的方向。

使用條件

海拔高度：≤1000m

環境溫度：－45℃～＋55℃ (戶外)

日平均氣溫：＋30℃

年平均氣溫： ＋20℃

日溫差：≤25K

相對濕度：日空氣相對濕度不超過 95%

       月空氣相對濕度不超過 90%

抗震能力：地面水平加速度不大于 0.4m / s2

       地面垂直加速度不大于 0.2m / s2

戶外風速：≤35m/s

地面傾斜度：≤3°

安裝環境: 無火災、爆炸危險、化學腐蝕及劇烈震動

允許在一定時段內部分或全部浸在水中運行

注：特殊使用條件下的產品，可以雙方協商進行特殊定制。

型號說明

產品簡介

     YBF-D 系列預裝式地下變電站主要由地埋式變壓器和燈箱式配電設備組成，地埋式變壓器將變壓器器身、高壓負荷開關、保護用熔斷器等設備統一設計，放在同一密封油箱中，備有齊全的運行檢視儀表，壓力計、壓力釋放閥、油位計、油溫計等，具有供電可靠、結構合理、安裝迅速、靈活、操作方便、體積小、造價低等卓越性能，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。

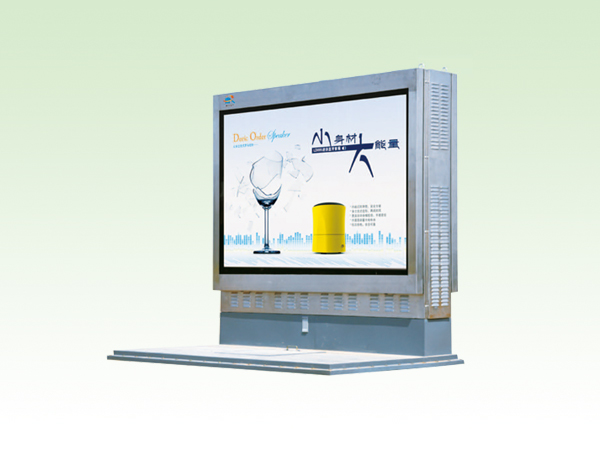

     燈箱式配電設備為集成廣告牌及戶外開關設備為一體的混合結構，安裝在地面以上，箱體內部為戶外低壓配電柜，兩側為廣告燈箱，具有較佳的視覺效果。

產品特點

■ 采用全絕緣結構，無需絕緣距離，可靠保護人身安全。

     采用全密封結構，高低壓端子裸露部分采用優質密封膠帶與外界隔離，防護等級達 IP68，當?shù)乜又薪酥裂蜎]地面變時，仍可在一段時間內安全運行，可抵御洪澇災害，有效地提高了供電可靠性。既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性。

     損耗小，與國內同型變壓器的損耗相同。可根據客戶需要提供損耗水平為 9 系列、10 系列、11 系列以及非晶合金鐵心系列的組合式變壓器供選擇。

■  采用雙熔絲保護，降低了運行成本。

     地坑及油箱采用防腐設計和特殊噴漆處理，有效的保證了外殼的耐腐蝕性。

     地坑基礎設計和制作時進行了防水及排水的考慮，頂部通風孔具備有效的防雨水功能，底部安裝有受自動排水系統控制的潛水泵。
